REN300型在線x-γ輻射安全報警儀

一、特點:
1、采用高速嵌入式微處理器、圖形點陣式液晶顯示、人性化輸入。
2、中、英文雙語操作界面。
3、三種報警模式，適用于各種輻射安全報警場所的需要。
4、一個主機可下掛30個以上的探測器。
5、多種接口輸出和輸入，可與X-Ray或鉛門等組成聯鎖系統。
6、實時采樣，數據每秒快速處理刷新。
7、日歷時鐘功能、具有故障自恢復功能。
8、探測器故障指示：故障、報警、掉線三種狀態
9、輸出信號：主機可輸出有源(或無源）常開（或常閉）信號
10、掛壁式主控箱、安裝方便；能存儲部分測量數據、異常數據。
11、通訊方式：
   (1) 標準RS485接口，MODBUS通信協議，傳輸距離可達800米。
   (2) 可選工業無線網絡通信方式，最遠通信距離可達1千米
   (3) 可選有線網口或無線WIFI通訊，實現以太網組成局域網或廣域網系統。
   (4) 可選GPRS無線網絡傳輸，可實現遠程聯網
12、可與RenRiArea輻射區域監測軟件組成在線x-γ輻射監測系統。
13、三色報警燈：紅/黃/綠 三色燈指示儀器不同的狀態

二、控制器技術指標：
    1、顯示方式：5.7寸LCD顯示器，中文/英文界面。
    2、探頭配置：可與REN系列x-γ探頭連接, 最多可連接30個探頭。
    3、顯示單位：μGy/h或μSv/h
    4、狀態指示：正常/過載/故障。
    5、報警方式：聲、光同時報警方式，也可外接多個報警燈,或輸出有源或無源開關信號。
    6、報警模式：模式一/模式二/模式三等三種方式。
    7、存儲功能: 自動存儲超過閾值的劑量率值，和探頭的異常狀態。
    8、報警閾值: 2.5μSv/h(出廠默認),且自行可調，具有高、低雙閾值報警功能
    9、使用環境： 溫度-10℃～+40℃。
    10、相對濕度：(在35℃溫度下) ≤90％ 。
    11、系統供電：市電220V標配。
    12、故障處理：具有故障自恢復功能。
    13、外形尺寸：280×350×100mm （不含安裝底座尺寸）

三、配套的輻射探頭：

（一）REN-GM-L型 GM管射線探頭
1、探測器：GM管探測器(能量補償)
2、測量范圍：0.1μSv/h～2500μSv/h
3、靈敏度：1μSv/h>5CPS
4、刷新周期：1s
5、相對固有誤差：≤±15%
6、能量響應：50 keV～1.5 MeV
7、通訊：標準RS485/RS232;MODBUS通信協議
8、其他功能：可外接報警燈;可做防水處理達到IP67
9、電源：市電220V或標配12V開關電源
10、使用環境：溫度-20℃～+50℃、相對濕度(在35℃溫度下)≤90％
11、探頭外型尺寸：φ50×185 mm

（二）REN-NaI30型高靈敏度閃爍體射線探頭
1、探測器：Φ30×25mm NaI(TI)晶體管探測器
2、測量范圍：0.01～500μSv/h
3、靈敏度：1μSv/h>350CPS
4、刷新周期：1s
5、相對固有誤差：≤±10%
6、能量響應：50 keV～3 MeV
7、通訊：標準RS485/RS232;MODBUS通信協議
8、其他功能：可外接報警燈;可做防水處理達到IP67
9、電源：市電220V或標配12V開關電源
10、使用環境：溫度-10℃～+40℃、相對濕度(在35℃溫度下)≤90％
11、探頭外型尺寸：φ70×300mm

（三）REN-SN型寬量程半導體射線探頭
1、探測器：半導體探測器。
2、測量范圍：0.5μSv/h～1000 mSv/h
3、靈敏度：1μSv/h>0.5CPS
4、刷新周期：1s
5、相對固有誤差：≤±15%
6、能量響應：50 keV～1.5MeV
7、通訊：標準RS485/RS232;MODBUS通信協議
8、其他功能：可外接報警燈;可做防水處理達到IP67
9、電源：市電220V或標配12V開關電源
10、使用環境：溫度-20℃～+50℃、相對濕度(在35℃溫度下)≤90％
11、探頭外型尺寸：φ50×185 mm

（四）REN-NaI50型超高靈敏度閃爍體射線探頭
1、探測器：Φ50×50mm NaI(TI)晶體管探測器
2、測量范圍：0.001～100μSv/h
3、靈敏度：1μSv/h>1000CPS
4、刷新周期：1s
5、相對固有誤差：≤±5%
6、能量響應：50keV～3MeV
7、其他功能：可外接報警燈;可做防水處理達到IP67
8、通訊：標準RS485/RS232;MODBUS通信協議
9、電源：市電220V或標配12V開關電源
10、使用環境：溫度-10℃～+40℃、相對濕度(在35℃溫度下)≤90％
11、探頭外型尺寸：φ70×300mm

（五）REN-GM45-Mul型α、β、γ、X多功能射線探頭
1、探測器：Φ45mm進口薄窗型蓋革計數管
2、測量范圍：0.01～1000μSv/h
3、靈敏度：3500CPM/mR/h(對于Cs-137)
4、刷新周期：1s
5、探測效率：Sr-90(546keV，2.3MeV β max)約75%
            Am-241(5.5MeV α)約36%
6、相對固有誤差：≤±15%
7、能量閾：25keV
8、通訊：標準RS485/RS232;MODBUS通信協議
9、電源：市電220V或標配12V開關電源
10、使用環境：溫度-20℃～+50℃、相對濕度(在35℃溫度下)≤90％
11、探頭外型尺寸：195×86×40mm （含安裝底座）

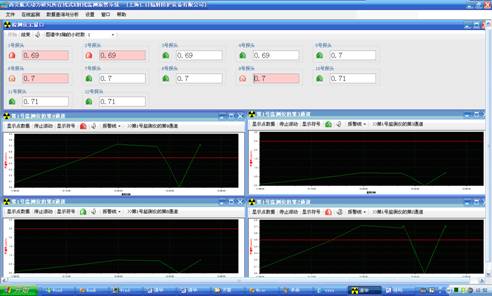

四、 RenRiArea 輻射安全監測軟件
  為了加強對放射源和射線裝置安全運行的監督管理，保障人體健康、保護環境，根據輻射防護三原則與國家相關標準的要求，考慮人為操作失誤、射線裝置和放射源意外故障等原因可能引發的放射性危害，有必要建設一套在線 x γ射線監測報警系統。
  在線式 x γ射線監測報警系統通過計算機遠程集中監測 , 完成對放射性場所的 x γ射線放射性劑量的實時監測、超域值后就地測量探頭和控制室同時給出聲光報警，提醒工作人員注意輻射防護，以達到保護工作人員安全和提高輻射事故應急處理速度的目的。
  本系統以工業控制計算機作為上位機，通過由 5 芯屏蔽電纜線連接的 RS-485 通訊網絡，來實時采集安裝在現場的若干臺 REN300 在線 x- γ輻射安全報警儀和多個不同量程的 X、γ射線探頭 . 通過對采集數據的加工處理，系統以文本數字、動態圖形曲線、動態圖形符號、動態顏色、報警聲音的方式向管理人員和現場工作人員呈現輻射現場的劑量率信息。同時在保證系統穩定運行的前提下，系統能連續保存 30 個輻射探頭 5 年以上的歷史數據，為輻射環境評價提供重要的數據依據 . 此外系統還提供對歷史的報警數分析報表、平均劑量率分析報表等統計分析功能。本系統是一套成熟的、完善的、實用的系統，已在多個地方安裝并運行。
